SOHO-RAID SR2000 產品功能及特性
Best Solution of  FreeBSD / Linux

  • 安裝超級簡易，您不須安裝任何軟體，也不必請人幫忙
  • 兩部硬碟可同時及同步執行Mirror功能
  • 兩部硬碟可作為一對一複製機使用
  • 線上自動重建資料功能(On-line Rebuild)
  • 具有線上熱抽拔(Hot Plug)功能，不需停止系統即可更換損壞硬碟機
  • 使用IDE的架構，您不必添購SCSI設備。
  • 具有硬碟故障或異常警示聲裝置
  • 任一台硬碟損壞時，系統會維持正常運作
  • 無須安裝驅動程式可支援大部份PC作業系統
  • 直接與PC之EIDE埠連接無須插卡，具有隨插即用功能
  • 可加裝 IDE-to-SCSI Bridge(選購)，並串接SCSI卡。讓您的HD支援多工，速度更快速
  • 可配合知名品牌硬碟機使用
  • 具有背光LCD液晶顯示系統及硬碟執行狀態
  • 硬碟機"讀"或"寫"狀態顯示
  • 配備強力散熱風扇，支援高速硬碟
  • 抽取盒使用高品質不銹鋼(SUS 302)片把手
  • 可調整 Master or Slave ，應付您要保護的資料硬碟
  • 可自行選購遠端監視軟體，隨時了解磁碟狀況。
SOHO-RAID SR2000 產品規格

系統規格 主機介面(Host Interface) Ultra ATA
硬碟陣列等級(RAID level) 1
安裝空間 2個5-1/4吋擴充槽
硬碟機介面 EIDE
硬碟機選擇模式 Master/Slave
散熱能力  6公分強力滾珠軸承風扇
環境需求 操作環境溫度 0℃~55℃
非操作環境溫度 -20℃~70℃
電源需求 輸入電壓(DC) +5V,+12V
信賴度(Reliability) MTBF >250,000小時
外觀 尺寸(mm) 146(W)X238(D)X85(H)
重量(Kg) 1.5Kg(未含硬碟機)
系統認證 　 CE
SOHO-RAID SR2000 系統配備支援及需求

硬體配備

 INTEL架構之IBM相容電腦系統 (Pentium III, II 或 Pentium MMX / Pentium 相容者 )
標準EIDE/IDE介面及硬碟機
2個5-1/4吋擴充槽空間(外置則不需要)
1組大4P DC電源接頭插座槽
除不支援ITE IT8680F-A I/O晶片外，支援所有的I/O晶片

使用選購之
SCSI轉接卡時

 您須內備有SCSI卡，並內建有 Ultra Wide-68Pin 介面

作業系統支援
(無須驅動程式)

DOS、WINDOWS NTSever、Workstation、Windows 98/95/3.1x、NetWare**3.12/4.1x/5.x、SCO UNIX、LINUX (RedHat Slackware、Debian、S.U.S.E.、OPENLinux、TURBOLinux)、Free BSD、IBM OS/2、Solaris 2.x
SOHO-RAID SR2000 使用須知
  1. 儘可能使用兩顆相同款式(同品牌及型號)之硬碟機來配合本產品，可達到最佳效能及最高方便性。
  2. 儘可能使用兩顆全新或是狀況極佳的硬碟(不能有壞軌)。
  3. 選擇硬碟容量至少使用3.2GB Ultra DMA 33/66以上的硬碟來搭。
  4. 請選用QUANTUM、IBM、MAXTOR、 Western Digital等廠牌家族硬碟機(參考第六章SR2000測試通過硬碟廠牌)。
  5. SR2000所使用的硬碟機(無論置於上層或下層)，請設定於MASTER模式(Drive Mode﹕硬碟機出廠時之預設值)，否則將無法偵測該硬碟機。
  6. 市場上硬碟機推陳出新快速，更新購買時請選用同廠牌硬碟機且硬碟容量需大於或等於原使用之硬碟來使用。
  7. 安裝新硬碟時，無須使用FDISK及FORMAT等步驟處理新硬碟，SR2000會自動處理，可以選用Auto-Rebuild或 BACK UP來複製新的目標硬碟機。
  8. SR2000之硬碟機正常運作為Ultra DMA模式，若無法順利與電腦EIDE埠運作，則會自動降規(速)，並以PIO mode 4或更低之模式運作。
  9. SR2000內建6公分大型強力滾珠軸承散熱風扇，可提供7200 rpm硬碟機良好之散熱效果。如果採用兩顆7200rpm硬碟機於中重負載(heavy duty)之伺服器時，仍須採用有良好整體加強散熱設計之電腦機箱為宜，以避免因長時間散熱不良而導致電腦或陣列硬碟機當機情形發生。
  10. 執行Auto-Rebuild時發生電源中斷，會記錄中斷位置，復電時會自動繼續執行。
  11. 執行BACK UP時發生電源中斷，於復電時需重新開始執行。
  12. 正常使用時，需將控制器面板上複製選擇模式開關切換至NORMAL位置，否則電腦將無法偵測到SR2000存在，電腦必須重置(RESET)開機。
SOHO-RAID SR2000 各部零件說明

　

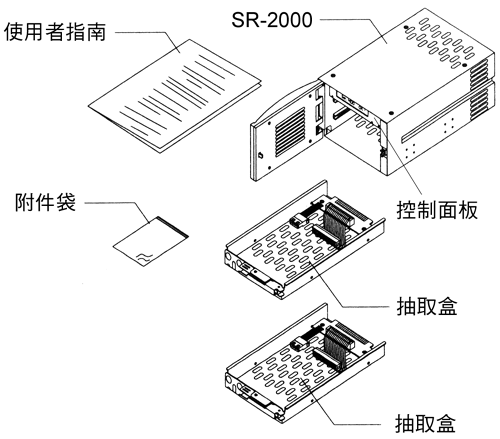

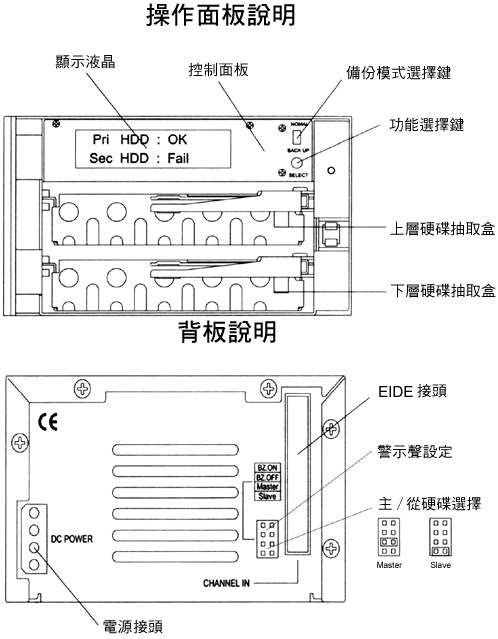

分解圖示
SOHO-RAID SR2000 安裝說明

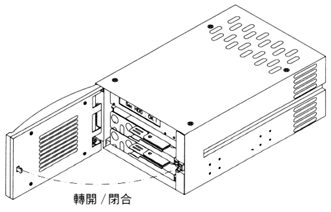

面板開啟及關閉方法


面板開啟  依箭頭方向用手指觸碰面板右側中間處，觸動開關會自動彈開面板。
面板關閉 依箭頭方向旋轉面板，碰到觸動開關，會有卡扣感覺，表示關閉完成。


抽取盒插入及取出方法

抽取盒取出
  1. 依箭頭方向用手指捏住抽取盒把手上下，使彈片脫離扣點。
  2. 依箭頭方向旋轉把手，頂出抽取盒。
  3. 依箭頭方向拉出抽取盒。

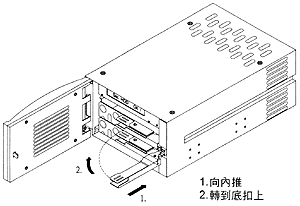

抽取盒插入
  1. 依箭頭方向將抽取盒插入上層或下層的滑槽到底。
  2. 依箭頭方向旋轉抽取盒把手到底，直到彈片有扣住的感覺。

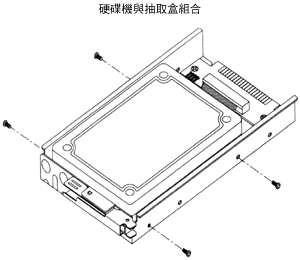

硬碟機與抽取盒組合

  1. 將硬碟機設定於MASTER(出廠預設值MASTER)
  2. 將抽取盒上之電源線及EIDE/IDE介面插槽插入硬碟機上
  3. 將硬碟機置入抽取盒中
  4. 將硬碟機使用零件包內附6#-32螺絲固定4處，固定完成後，請將抽取盒上之電源線及EIDE/IDE介面排線整理至低於硬碟最高面，以免抽拔硬碟時發生干涉現象，請參考下圖
  • 關閉電腦電源
  • 電腦需預留2個5-1/4吋之擴充槽空間，供裝設SR2000
  • SR2000依需要設定為MASTER或SLAVE(預設值為MASTER)，如有必要設為SLAVE，請將後背板上JUMPER放置於SLAVE上

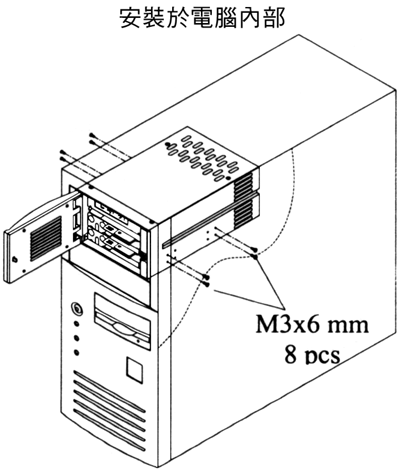

  • 將電腦機殼外蓋打開後，將SR2000置於電腦內
  • 正確將電源線及EIDE/IDE排線插好
  • 使用零件包內附M3X6螺絲固定4處，請參考下圖
  • 將電腦機殼外蓋固定及鎖回

　
SOHO-RAID SR2000 使用說明
使用RAID
  • 安裝完成之SR2000可視為一台硬碟
  • 所有FDISK及FORMAT的步驟都會對SR2000內兩顆硬碟產生相同作用
  • 有些作業系統無須經上述步驟，可自行製作硬碟分割區(Partitioning)及進行格式化(Formatting)
  • 自硬碟機開機後便開始作業系統之安裝，SR2000之兩顆硬碟將始終維持同步，直至其中某顆硬碟發生異常為止

系統出廠設定

  • 蜂鳴器警示聲：開

  • 複製選擇模式：NORMAL

  • MASTER/SLAVE JUMPER：MASTER

操作說明

安裝2顆全新的硬碟機於Auto-Rebuild模式
  • 用手指觸碰SR2000面板右側中間處，觸動開關會自動彈開面板(請參考面板開啟及關閉方法)。
  • 將2個抽取盒(硬碟機已組裝完成)插入SR2000中入  (抽取盒插入及取出方法)。
  • 打開面板至最大處(方便操作範圍)，將控制器右上方複製選擇模式設定於NORMAL位置。
  • 電腦開機，於開機畫面下進入BIOS畫面，設定HDD TYPE為AUTO，儲存後離開BIOS，電腦系統會自動偵測硬碟機規格。
  • 電腦自動開機後，SR2000可以使用(視為1台新硬碟使用，同步運作)，會自行Formatting後，依需要安裝作業系統(參考作業系統安裝手冊)及其他軟體。
  • 如果使用不同容量的硬碟機，SR2000會自動偵測以較小容量的硬碟機為基準。所以電腦系統視SR2000為較小容量硬碟機。

安裝1顆新的硬碟機於Auto-Rebuild模式
  • 原有資料之硬碟置於SR2000上層或下層。
  • 啟動電腦，SR2000警示聲會鳴叫(硬碟未置入)，可以用尖物插入面板上蜂鳴器警示功能開關將警示聲音關閉，同時於面板最下方紅色警示燈會顯示(註1)。
  • 當電腦作業系統執行完成後，將安裝新硬碟抽取盒插入上層或下層(硬碟容量必須大於或等於原有資料之硬碟機的容量)。
  • 一段時間後，SR2000會自動進行硬碟重建功能(請參閱第四章 硬碟自動重建功能)。
  • 完成後用尖物插入面板上蜂鳴器警示功能開關開啟，同時於面板最下方紅色警示燈會熄滅(註2)。
線上熱抽拔資料即時重建
  • 當任何一台硬碟機故障時，SR2000警示聲會鳴叫(關閉，請參考註1)，將毀損硬碟抽取盒直接抽出(電腦不需要關機)。
  • 電腦仍會正常運轉且會將資料存入另一台工作正常硬碟機內，不會有資料流失之現象發生。
  • 將損壞硬碟機取下後，遵照硬碟機與抽取盒組合步驟反向動作拆下硬碟後，換裝新硬碟置於抽取盒中。
  • 插入新組合抽取盒於SR2000內。
  • 一段時間後，SR2000會自動對新硬碟進行資料重建作業，(請參閱硬碟自動重建功能)。
  • 完成後開啟蜂鳴器警示功能開關(參考註2)。

  • 新硬碟所有資料將會被原資料硬碟全部取代。

註1：蜂鳴器警示功能開關開啟。

註2：蜂鳴器警示功能開關關閉。
SOHO-RAID SR2000 備份操作說明
手動硬碟複製(BACK UP)
檔案複製(File Copy)
磁區複製(Sector Copy)
自動複製(Auto Copy)
注意事項
SR2000 手動硬碟複製(BACK UP) 回目錄
  • 手動複製由上層硬碟(來源)向下層硬碟(目標)進行複製工作，順序不可顛倒
  • 目標磁碟可為全新或未經Format之硬碟
  • 使用時將前面板打開，於控制器面板右側上方處將複製模式切換開關選擇至BACK UP位置(向下撥)
  • SR2000置於電腦內，將電腦開機；若放置於電腦外，將DC電源插入SR2000背板電源插座上
  • SR2000不須與電腦介面連接
  • 前面板上硬碟LED指示燈號將呈現黃色，系統進入硬碟複製模式，請遵照控制器上LCD面板顯示執行複製各項選項及動作。
  • 複製程序進行時，除關閉電源外，按任何按鍵均不接受，必須執行完成。
  • 複製(BACK UP)程序
1. 當SR2000電源進入後，LCD畫面顯示產品型號及版次
SR2000
SOHO RAID Rev 200

2. SR2000會自動偵測硬碟安裝，確認無誤後，LCD畫面顯示複製方式選項，閃爍游標會停留在F上，利用SELECT按鍵選擇可進入File、Sector、Auto模式。SELECT按鍵觸動一次，游標向下一個模式移動並閃爍，游標循序移動方式：F→S→A→F。
Wrong Capacity
Please Check!

　

Turn off power
　
3. 當選定模式後，持續按SELECT鍵不放達5秒，進入所選定之模式。

Copy Mode ?
File   Sector

4. SR2000會再度確認是否要開始執行所選定的模式，LCD畫面閃爍游標會停留在Y上，利用SELECT按鍵選擇Yes或No。SELECT按鍵觸動一次，游標向下一個選項移動並閃爍，游標循序移動方式：Y→N→Y。當確定選項後，持續按SELECT鍵不放達5秒，進入所選擇選項。

Ready to start ?
Yes     /     No

4. 如選擇No，LCD畫面顯示如下，並表式放棄此項模式的選擇。需將SR2000電源重置後才可再度使用。
Copy  Aborted ?
　

5. 如選擇Yes，參考下面各小節說明。
檔案複製(File Copy) 回目錄
  • 支援：FAT、FAT32、NTFS( DOS、WINDOWS 3.1X/95/98/NT)
  • 複製模式會將來源碟(Source Disk)之所有檔案及開機系統等全部複製至目標碟(Target Disk)，複製每一個硬碟分割(Partition)以及Boot Sector、MBR(Master BootRecord)、FAT等所有資訊
  • 複製將忽略所有空白磁區，只複製存有資料之磁區
  • 硬碟機空白磁區較多時，File Copy會比Sector Copy執行時速度快
  • 本項模式允許容量較小的硬碟複製至另一顆較大的硬碟(目標碟大於來源碟)
  • 目標碟與來源碟的品牌、容量、轉速、傳輸率(UDMA 33/66)並不相同，使用兩顆不同規格之硬碟時，只能臨時代用
  • 檔案複製程序
1. 進入File模式後，並確認開始執行，LCD畫面顯示如下：

Copy is being
Processed ...
2. 經過數秒後，LCD畫面顯示如下：
IIIII
1 / N
　 I：完成1%的顯示。
N：硬碟分割數(Parition)，從1~N。
XXX：完成百分比數，從0~100。
3. 完成複製後，LCD畫面顯示如下：
Copy is done !!
　
　 整個螢幕會閃爍，且前面板硬碟指示燈會呈現綠色。
4. 若要繼續使用，需將SR2000電源重置後，才可再度使用。
磁區複製(Sector Copy) 回目錄
  • 支援：UNIX、LINUX、Free BSD、NetWare、Mixed
  • 複製時需要兩顆一模一樣的硬碟(即同品同型號)
  • 若新硬碟已無法購得同品同型號，可以使用相同磁頭數顆硬碟(如一般磁碟具有16個磁頭等)
  • 複製時以磁軌對磁軌，磁區對磁區的方式進行相同規格硬碟之複製
  • 硬碟複製的速度約為每4-10分鐘/GB(即每小時約為6-15GB，依硬碟效能而定)
  • 使用Sector Copy模式會比使用Auto-Rebuild模式快，(BACKUP模式以SR2000之CPU全速執行，而Auto-Rebuild模式於電腦背景下執行)
  • 磁區複製程序
1. 進入Sector模式後，並確認開始執行，LCD畫面顯示如下：

Copy is being
Processed ...
2. 經過數秒後，LCD畫面顯示如下：
IIIII
Wait!    XXX %
　 I：完成1%的顯示。
XXX：完成百分比數，從0~100。
IIIII
Wait!    XXX %
3. 完成複製後，LCD畫面顯示如下：
Copy is done !!
　
　 整個螢幕會閃爍，且前面板硬碟指示燈會呈現綠色。
4. 若要繼續使用，需將SR2000電源重置後，才可再度使用。

　

自動複製(Auto Copy) 回目錄
與磁區複製(Sector Copy )相同，請參考磁區複製

　

注意事項 回目錄
  • 完成上述複製模式後，需關閉電源後，結束複製模式，並將控制器面板開關切換至NORMAL位置後，可重新啟動電腦恢復陣列磁碟運作
  • 當磁碟機發生故障或插入不當，LCD畫面會顯示錯誤訊息(參考 LCD顯示硬碟機狀況畫面)
